Az osztott rendszerű (split) levegő-víz hőszivattyúk hatékony megoldást kínálnak padlófűtés és használati melegvíz (HMV) előállítására. Ezek a rendszerek egy kültéri és egy beltéri egységből állnak, ahol a kültéri egység a környezeti levegőből vonja el a hőt, majd hűtőközeg segítségével továbbítja azt a beltéri egységhez. A beltéri egységben található hőcserélő a hűtőközeg hőjét átadja a fűtési rendszer vízének, amely ezután a padlófűtési körökbe és a HMV tartályba kerül.
Az alábbiakban egy általános kapcsolási rajzot mutatunk be egy ilyen rendszerhez:
A rendszer főbb elemei:

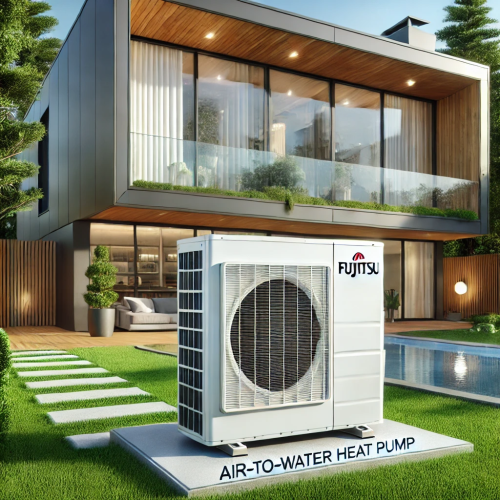

- Kültéri egység: A levegőből nyeri ki a hőt, és hűtőközeggel továbbítja a beltéri egységhez.
- Beltéri egység (Hydromodul): Tartalmazza a hőcserélőt, amely a hűtőközeg hőjét átadja a fűtési rendszer vízének.
- Padlófűtési körök: Az alacsony hőmérsékletű fűtővizet keringtetik a padlóban, biztosítva az egyenletes hőeloszlást.
- HMV tartály: Tárolja a használati melegvizet, amelyet a rendszer állít elő.
- Keringtető szivattyúk: Biztosítják a víz áramlását a fűtési és HMV rendszerekben.
- Háromjáratú váltószelep: Irányítja a fűtővizet a padlófűtés vagy a HMV tartály felé az aktuális igényeknek megfelelően.
Működési elv:
- Fűtési üzemmód: A kültéri egység a levegőből nyert hőt a hűtőközeg segítségével a beltéri egység hőcserélőjéhez juttatja. Itt a hő átadódik a fűtési rendszer vizének, amely a padlófűtési körökön keresztül fűti az épületet.
- HMV előállítás: Amikor használati melegvízre van szükség, a háromjáratú váltószelep a fűtővizet a HMV tartály felé irányítja, ahol a víz felmelegszik és tárolódik a későbbi felhasználásig.
Fontos megjegyezni, hogy a pontos rendszerkialakítás és a komponensek elrendezése a gyártótól és a konkrét modell típusától függően változhat. Ezért mindig ajánlott a gyártó telepítési útmutatóját követni, és szakemberrel konzultálni a rendszer tervezése és telepítése során.
